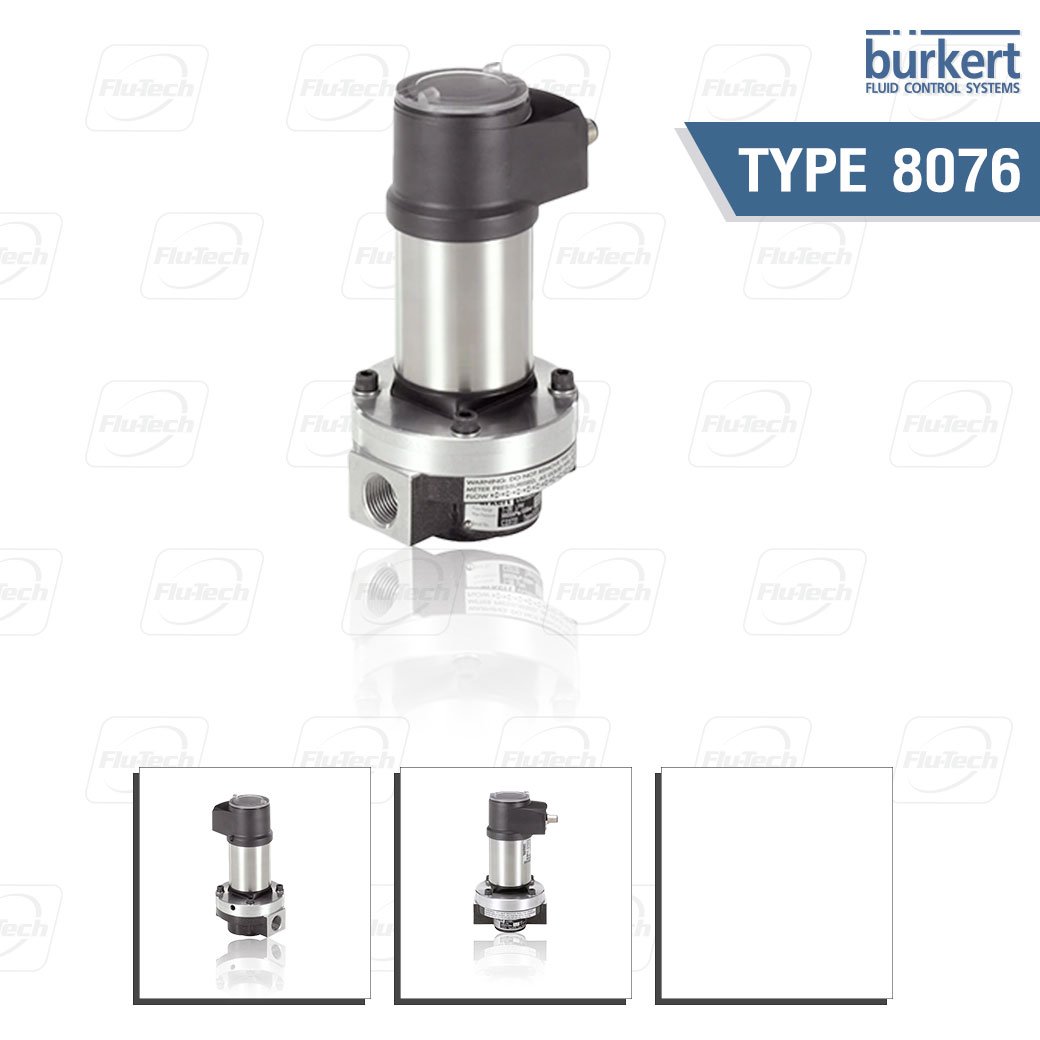

BURKERT TYPE 8076

คำอธิบาย

เครื่องส่งสัญญาณการไหลเคลื่อนที่ในเชิงบวกพร้อมจอแสดงผลชนิด 8076 ออกแบบมาสำหรับใช้ในของเหลวที่มีความหนืดเล็กน้อยเช่นกาวน้ำผึ้ง ตัวส่งสัญญาณประกอบด้วยอุปกรณ์ขนาดกะทัดรัด (S070) และกล่องหุ้มพร้อมฝาปิดซึ่งประกอบด้วยโมดูลอิเล็กทรอนิกส์ จอแสดงผลที่ถอดออกได้ทำให้ตัวส่งสัญญาณสมบูรณ์ ชุดนี้ (SE36) เชื่อมต่ออย่างรวดเร็วและง่ายดายไปยังชุดข้อต่อ (S070) โดยการเลี้ยวหนึ่งในสี่ เครื่องส่งสัญญาณการไหลสามารถทำงานได้โดยไม่ต้องแสดงผล แต่จะต้องใช้สำหรับการโปรแกรมเครื่องส่งสัญญาณ (เช่นตั้งค่าพารามิเตอร์เรียกคืนพารามิเตอร์เริ่มต้นข้อมูลโปรแกรมที่จะแสดงรหัสการเข้าถึงโปรแกรมปรับ 4-20 mA เอาต์พุต ... ) และสำหรับการแสดงข้อมูลที่วัดและประมวลผลอย่างต่อเนื่อง ชนิดอุปกรณ์ 8076 มีให้กับ: - เอาต์พุตที่สามารถตั้งโปรแกรมได้ 2: หนึ่งเอาท์พุททรานซิสเตอร์ (NPN) และเอาต์พุตปัจจุบัน 4-20 mA (2 สาย) - 3 เอาต์พุตโปรแกรมได้: เอาต์พุตทรานซิสเตอร์สองอัน (NPN / PNP) และหนึ่ง 4-20 mA เอาต์พุตปัจจุบัน (2 สาย) - 4 เอาต์พุตที่ตั้งโปรแกรมได้: เอาท์พุททรานซิสเตอร์สองตัว (NPN / PNP) และเอาต์พุตปัจจุบัน 4-20 mA (3 สาย) สองชนิดอุปกรณ์ 8076 แปลงสัญญาณที่วัดได้แสดงค่าต่าง ๆ ในหน่วยต่าง ๆ ( หากจอแสดงผลติดตั้ง) และคำนวณสัญญาณเอาท์พุทซึ่งมีให้ผ่านทางตัวเชื่อมต่อ M12 คงที่หนึ่งหรือสองตัวส่งออกไปยังทรานซิสเตอร์ 1 หรือ 2 ตัวส่งสัญญาณสามารถใช้เพื่อสลับโซลินอยด์วาล์วเปิดใช้งานการเตือนและขอบคุณ 1 หรือ 2 เอาต์พุตปัจจุบันสร้างลูปควบคุมหนึ่งหรือสองลูป.

Description

This positive displacement flow transmitter with display Type 8076 is designed for use in slightly viscous fluid like glue, honey. The transmitter is made up of a compact fitting (S070) and an enclosure with cover, containing the electronic module. A removable display completes the transmitter. This ensemble (SE36) is quickly and easily connected to the fitting (S070) by a Quarter-Turn. The flow transmitter can operate without the display, but it will be required for programming the transmitter (i.e. set parameters, restore default parameters, programme information to be displayed, programme access code, adjust 4-20 mA output(s)...) and also for visualizing continuously the measured and processed data. The device Type 8076 is available with: - 2 programmable outputs: one transistor output (NPN) and one 4-20 mA current output (2-wire) - 3 programmable outputs: two transistor outputs (NPN/PNP) and one 4-20 mA current output (2-wire) - 4 programmable outputs: two transistor outputs (NPN/PNP) and two 4-20 mA current outputs (3-wire) The device Type 8076 converts the measured signal, displays different values in different units (if display mounted) and computes the output signals,which are provided via one or two M12 fixed connectors.Thanks to 1 or 2 transistor outputs, the transmitter can be used to switch a solenoid valve,activate an alarm and, thanks to 1 or 2 current outputs,establish one or two control loops.

  Programmable outputs : one or two transistor output(s) and single or dual 4-20 mA current output(s)
  Removable backlit display of flow rate and/or 2 two totalized volu
  Automatic-calibration: TEACH-IN, simulation of outputs signals provided without the need for real flow

* For selecting the correct product please refer to the technical data, images and notes for proper use according to the data sheet.
