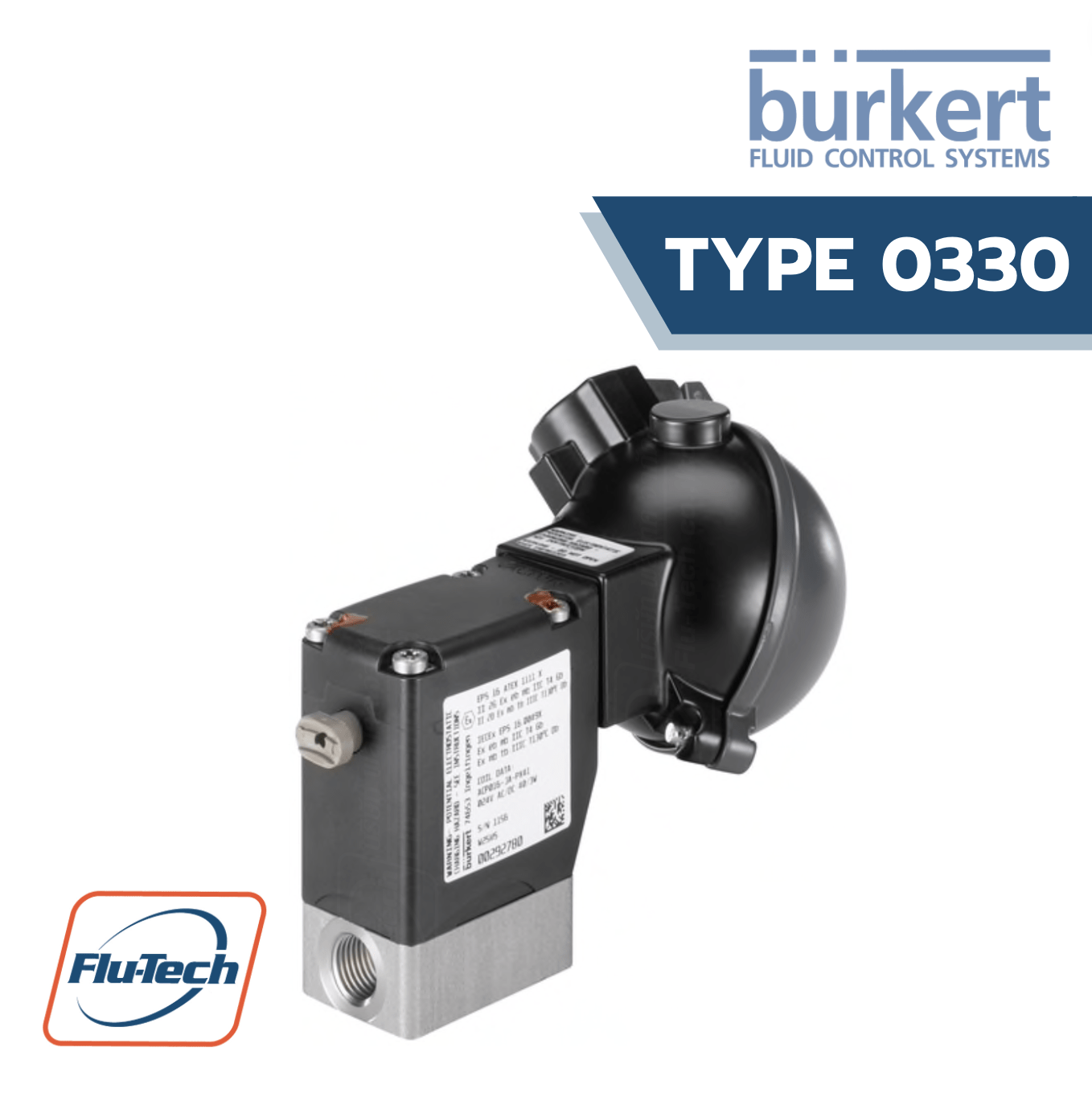

Burkert Type 0330 Media-Separated Solenoid Valve

โซลินอยด์วาล์ว Burkert รุ่น 0330 เป็นวาล์วควบคุมโดยตรงที่แยกของเหลวออกจากส่วนทำงาน ทำให้เหมาะอย่างยิ่งสำหรับของเหลวที่มีฤทธิ์กัดกร่อนหรือปนเปื้อนเล็กน้อย วาล์วสามารถเป็นแบบ 2/2 หรือ 3/2 ทาง ปิดตามปกติหรือเปิดตามปกติ และเหมาะสำหรับการผสม การกระจาย การแยก และทิศทางของของเหลวแบบสากล เนื่องจากมีการสึกหรอเพียงเล็กน้อยและมีชิ้นส่วนเคลื่อนไหวเพียงไม่กี่ชิ้น จึงมีอายุการใช้งานยาวนาน วาล์วนี้เป็นที่นิยมอย่างยิ่งในการวิเคราะห์น้ำและก๊าซ อุตสาหกรรมยา และการแปรรูปอาหาร

Burkert Type 0330 คือวาล์วที่เหมาะสำหรับคุณหรือไม่ ?

โซลินอยด์วาล์ว Burkert รุ่น 0330 เหมาะอย่างยิ่งสำหรับของไหลที่มีการปนเปื้อนเล็กน้อยและมีอัตราการไหลค่อนข้างต่ำ เนื่องจากทำงานโดยตรง จึงไม่จำเป็นต้องมีค่าความดันต่างขั้นต่ำ จึงทำงานได้ดีในวงจรปิดหรือระบบที่ป้อนแรงโน้มถ่วง

วาล์ว Burkert 0330 อาจเป็นตัวเลือกที่ดีที่สุดสำหรับการใช้งานของคุณภายใต้เงื่อนไขต่อไปนี้:

• ของไหลมีฤทธิ์กัดกร่อนกับสารปนเปื้อนเล็กน้อย
• การใช้งานต้องการอัตราการไหลที่ค่อนข้างต่ำ เนื่องจากวาล์วมีรูภายในตั้งแต่ 2 ถึง 5 มม.

• วาล์วมีไว้สำหรับใช้ในสภาพแวดล้อมที่อาจเกิดอันตรายจากการระเบิดได้

• การใช้งานจำเป็นต้องใช้วาล์วที่เหมาะสำหรับการจัดการน้ำดื่มหรือออกซิเจนเป็นตัวกลาง

• ต้องการวาล์วที่มีอายุการใช้งานยาวนาน ใช้พลังงานต่ำ และต้องการการบำรุงรักษาน้อยที่สุด

หลักการทำงานและการออกแบบ

วาล์ว Burkert 0330 เป็นโซลินอยด์วาล์วกระดองแบบหมุนโดยตรงที่แยกจากของไหล

2/2 ทาง

ในวาล์ว 2/2 ทาง (NC) ที่ปิดตามปกติ (รูปที่ 3) ลูกสูบเป็นกระดอง (รูปที่ 3 ที่มีป้ายกํากับ A) ที่หมุนเมื่อแกนได้รับพลังงาน กระดองนี้ผ่านไดอะแฟรมแบบยืดหยุ่น (รูปที่ 3 ที่มีป้ายกํากับ F) และเข้าสู่ตัววาล์ว ไดอะแฟรมแยกเดือย (รูปที่ 3 ที่มีป้ายกํากับ B) ออกจากของไหล ในกรณีที่ไม่มีพลังงานกระดองจะถูกกดกับบ่าวาล์ว (รูปที่ 3 ที่มีป้ายกํากับ C) เพื่อป้องกันการไหล เมื่อจ่ายไฟกระดองจะหมุนทําให้การไหลเริ่มขึ้น

ในทางกลับกัน ในวาล์วที่เปิดตามปกติ (NO) สื่อจะไหลได้อย่างอิสระเมื่อไม่มีการใช้พลังงาน เมื่อจ่ายไฟกระดองจะหมุนขึ้นกับบ่าวาล์วเพื่อป้องกันการไหล

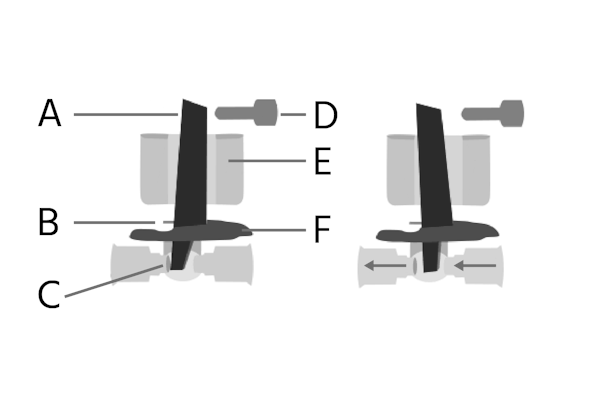

การทำงานของวาล์วโซลินอยด์แบบปิดปกติ 2/2 ทาง Burkert 0330 แสดงให้เห็นสถานะที่ไม่ได้รับพลังงาน (ซ้าย) และมีพลังงาน (ขวา) ได้แก่ อาร์เมเจอร์หมุน (A), แกนหมุน (B), ที่นั่งวาล์ว (C), การควบคุมแบบแมนนวล (D), คอยล์ (E) และไดอะแฟรมแยก (F)

3/2-way

หลักการทำงานเดียวกันนี้ใช้ได้กับเวอร์ชันการกระจายแบบ 3/2 ทางของวาล์วประเภทนี้ (รูปที่ 4)

ในสถานะที่ไม่มีพลังงาน สปริงคืนตัวจะยึดอาร์เมเจอร์ (รูปที่ 4 มีป้ายกำกับ A) ไว้กับที่นั่งวาล์ว 1 (รูปที่ 4 มีป้ายกำกับ C) ในการกำหนดค่านี้ ตัวกลางจะไหลผ่านทางออกทางด้านขวา ซึ่งตรงกับพอร์ตที่นั่งวาล์ว 2 (รูปที่ 4 มีป้ายกำกับ G)

เมื่อคอยล์ได้รับพลังงาน อาร์เมเจอร์จะเคลื่อนออกจากที่นั่ง 1 และกดทับที่นั่ง 2 การกระทำนี้จะเปลี่ยนเส้นทางการไหลของตัวกลางไปยังทางออกทางด้านซ้าย ซึ่งสอดคล้องกับพอร์ตที่นั่งวาล์ว 1

รูปที่ 4: การทำงานของวาล์วโซลินอยด์แบบกระจาย 3/2 ทาง Burkert 0330 ที่แสดงสถานะที่ไม่ได้รับพลังงาน (ซ้าย) และมีพลังงาน (ขวา) ได้แก่ แกน อาร์เมเจอร์หมุน (A) แกนหมุน (B) ที่นั่งวาล์ว 1 (C) การควบคุมแบบแมนนวล (D) คอยล์ (E) ไดอะแฟรมแยก (F) และที่นั่งวาล์ว 2 (G)

ขนาดพอร์ต อัตราการไหล และแรงดันไฟฟ้า

• วาล์วมีพอร์ตเชื่อมต่อขนาด ⅛ หรือ ¼ นิ้ว (3.2 มม. หรือ 6.3 มม.)
• มีค่า Kv ตั้งแต่ 0.08 ถึง 0.4 m3/ชม.

• ค่า Kv และค่าแรงดันขึ้นอยู่กับวัสดุของตัวเรือนและฟังก์ชันวงจร ใช้แผ่นข้อมูลเพื่อดูภาพรวมทั้งหมดของการเลือกวาล์วตามเส้นผ่านศูนย์กลางที่กำหนด ค่าสัมประสิทธิ์การไหล และช่วงแรงดันใช้งานที่แตกต่างกันสำหรับสภาวะมาตรฐานและสุญญากาศ
• มีทั้งเวอร์ชัน AC (24V, 42V, 48V, 110V) และ DC (12V, 24V, 36V, 48V, 60V และ 110V)

การเลือกวัสดุ

โซลินอยด์วาล์วรุ่น 0330 มีตัวเรือนที่ทำจากทองเหลือง สเตนเลส (1.4401) และพลาสติก นอกจากนี้ ยังมีวัสดุซีลให้เลือกหลากหลายเพื่อรองรับการใช้งานของไหลต่างๆ
