Press Control Double Valve วาล์วที่ใช้ในเครื่องปั๊มโลหะ

Press Control Double Valve ได้รับการออกแบบมาเพื่อควบคุมกลไกคลัตช์/เบรกบนเครื่องปั๊ม และการใช้งานที่สําคัญอื่นๆ อีกมากมาย เช่น ระบบล็อคทางเลือกสําหรับการแยกพลังงาน ระบบจับน้ำหนักแบบกดกระบอกลม ตลอดจนวงจรความปลอดภัยประเภท -3 และ -4 อื่นๆ

ทำไมถึงต้องใช้ Press Control Double Valve

Press Control Double Valves หรือ วาล์วคู่ ได้รับการออกแบบมาเพื่อช่วยส่งเสริมความปลอดภัยในการทำงานของเครื่องจักรที่ควบคุมด้วยลมจำนวนมาก และเป็นไปตามข้อกำหนดของสำนักงานความปลอดภัยและอาชีวอนามัยและอาชีวอนามัย (OSHA) ของกระทรวงแรงงานสหรัฐอเมริกาสำหรับวาล์วที่ใช้กับเครื่องอัดกำลังเชิงกลที่ใช้กลไกคลัตช์และเบรกที่ควบคุมด้วยลม

Press Control Double Valves จาก ROSS มีองค์ประกอบวาล์วสองตัวที่ควบคุมอย่างอิสระโดยวาล์วนำร่องโซลินอยด์สองตัว องค์ประกอบของวาล์วทั้งสองใช้พอร์ตทางเข้า ทางออก และไอเสียร่วมกัน เมื่อวาล์วนำร่องทำงานพร้อมกัน องค์ประกอบหลักทั้งสองจะทำงานพร้อมกัน ดังนั้นในระหว่างการทำงานปกติ วาล์วจะทำงานเหมือนกับว่าเป็นวาล์วสามทางที่มีองค์ประกอบเดียว

อย่างไรก็ตาม หากองค์ประกอบวาล์วตัวใดตัวหนึ่งทำงานไม่ปกติ (การเปิดวาล์วไม่สำเร็จหรือปิดวาล์วไม่ได้ได้รับการออกแบบมาเพื่อรักษาแรงดันที่ช่องทางออกให้น้อยกว่า 2 เปอร์เซ็นต์ของแรงดันขาเข้า นี่เป็นคุณลักษณะด้านความปลอดภัยโดยธรรมชาติของการออกแบบวาล์วคู่ของ ROSS ความซ้ำซ้อนขององค์ประกอบวาล์วทำให้เกิดปัจจัยด้านความปลอดภัย เนื่องจากโอกาสที่องค์ประกอบวาล์วทั้งสองจะทำงานผิดปกติในรอบเดียวกันนั้นถือว่าอยู่ห่างไกลมาก

Crossflow Double Valves (Without Monitor)

Crossflow Double Valves Size 1 & 2	Crossflow Double Valves Size 4	Crossflow Double Valves Size 8,12 and 30

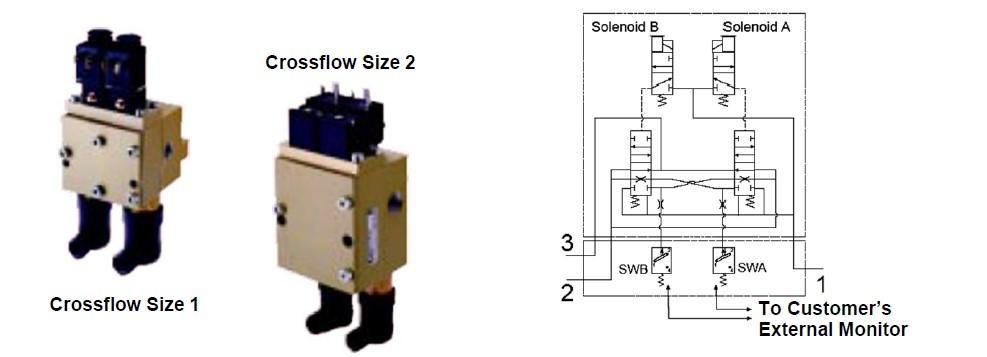

SERPAR Crossflow – Press Control Double Valves Size 1 & 2

STANDARD SPECIFICATONS

• Pilot Solenoids: Two, rated for continuous duty. Standard Voltages: 100-110 volts 50 Hz;100-120 volts 60 Hz; 24, 110 volts d.c. Other voltages available.
• Size 1-Power Consumption: Each solenoid.
  12 VA inrush, 9.8 VA (max)holding on 50 or 60 hertz; 7.5 watts (max) on DC.
• Size 2-Power Consumption: Each solenoid.
  11 VA inrush,8.5 VA (max) holding on 50 or 60 hertz; 6.0 watts (max) on DC.

• Electrical Connections: Uses two cord-grip connectors at solenoids.

• Ambient Temperature: 40° to 120 ° F (40 to 50 °C). Media Temperature: 40o to 175o F (4° to 80 ° C).

• Flow Media: Filtered Air.

• Intel Pressure: 40 to 100 psig (2.8 to 7 bar)

STANDARD SPECIFICATONS

โซลินอยด์ทั้ง 2 ต้องได้รับพลังงานพร้อมกันเพื่อเปลี่ยนวาล์ว และต้องคงสัญญาณไว้เพื่อให้วาล์วขยับ คำเตือน: หากต้องรีเซ็ตจอภาพ ต้องถอดสัญญาณไฟฟ้าที่ไปยังโซลินอยด์ทั้งสองออก เพื่อป้องกันไม่ให้เครื่องโซลินอยด์ทั้งสองต้องได้รับพลังงานพร้อมกันเพื่อเปลี่ยนวาล์ว จำเป็นต้องรักษาสัญญาณไว้เพื่อให้วาล์วเคลื่อนที่ คำเตือน: หากต้องรีเซ็ตจอภาพ ต้องถอดสัญญาณไฟฟ้าที่ไปยังโซลินอยด์ทั้งสองออก เพื่อป้องกันไม่ให้เครื่องที่ควบคุมโดยวาล์วรีไซเคิลทันทีและเกิดสภาวะที่อาจเป็นอันตราย

PRESSURE SWITCHES & MONITORING

ไม่ควรใช้วาล์วที่ไม่มีสวิตช์แรงดันในการควบคุมกลไกคลัตช์/เบรกบนเครื่องจักรกด ควรใช้วาล์วที่มีสวิตช์แรงดันร่วมกับอุปกรณ์ตรวจสอบภายนอกเพื่อให้เป็นไปตามข้อกำหนดของ OSHA (Ref.1910.217) วาล์วในหน้านี้ไม่มีจอภาพในตัว ดังนั้นควรใช้ร่วมกับระบบตรวจสอบภายนอกเท่านั้น ระบบตรวจสอบดังกล่าวต้องสามารถยับยั้งการทำงานของวาล์วและเครื่องจักรที่เกี่ยวข้องในกรณีที่เกิดความล้มเหลวภายในวาล์ว

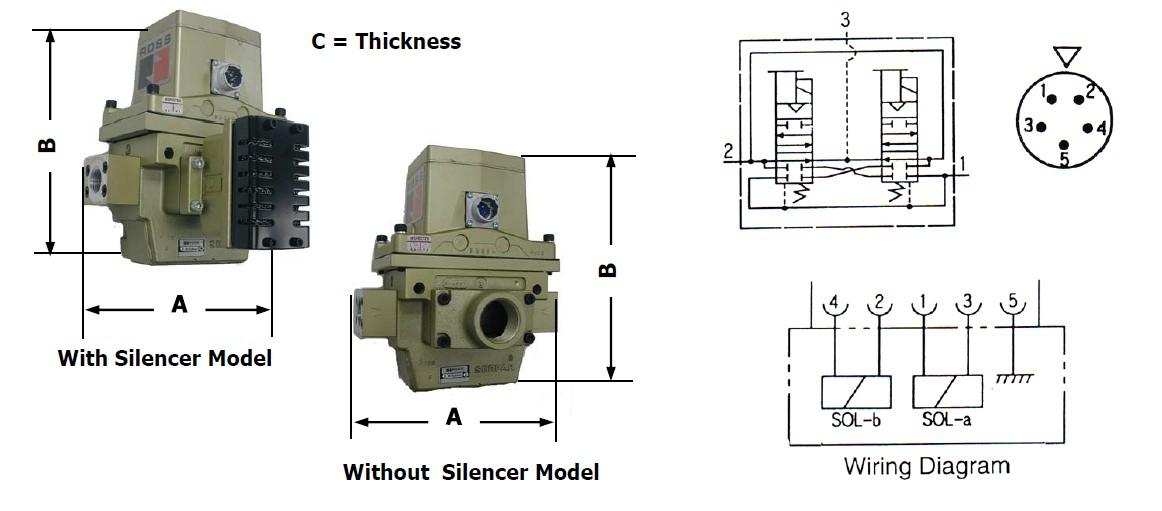

SERPAR Crossflow – Press Control Double Valves Size 4

STANDARD SPECIFICATIONS

• Pilot Solenoid: Two, rated for continuous duty. Standard voltages: 100-110 volts 50 Hz, 100-120
  volts, 24,110 volts DC Other voltages available.
• Power Consumption: Each solenoid,87VA inrush,30VA holding on 50 or 60 Hz ;14 watts on DC

• Electrical Connections: Multipin Connector.

• Ambient Temperature: 4 to 50 ° C (40 to 120 ° F)

• Media Temperature: 4 to 80° C (40 to 175 ° F)

• Flow Media: Filtered air.
• Pressure Range: 2 to 8.5 bar (30 to 125 psi)
• Ports: NPT threads.

VALVE OPERATION

โซลินอยด์ทั้งสองจะต้องทำงานพร้อมกันเพื่อเลื่อนวาล์ว โดยต้องมีสัญญาณบำรุงรักษาเพื่อให้วาล์วเลื่อน

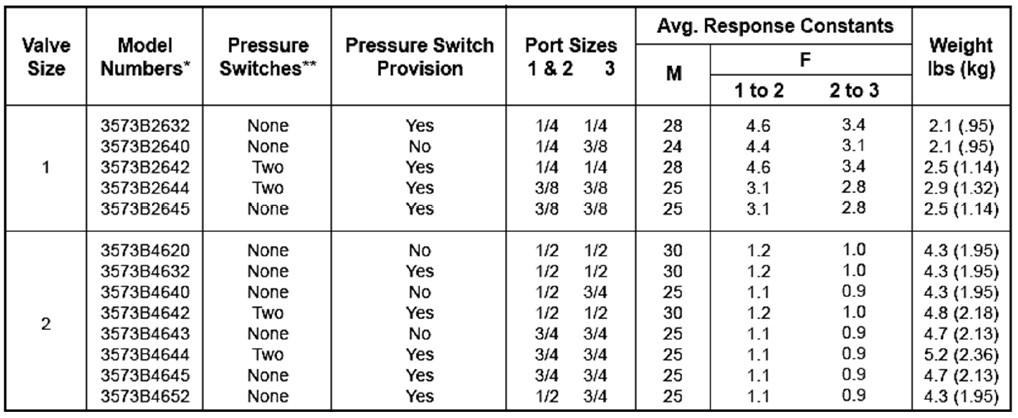

เวลาตอบสนองของวาล์ว (มิลลิวินาที) = M + F * V

เวลาเฉลี่ยที่ต้องเติมปริมาตร V (ลูกบาศก์นิ้ว) ถึง 90 เปอร์เซ็นต์ของแรงดันจ่าย หรือทำให้หมดลงถึง 10 เปอร์เซ็นต์ของแรงดันจ่าย ค่า M และ F

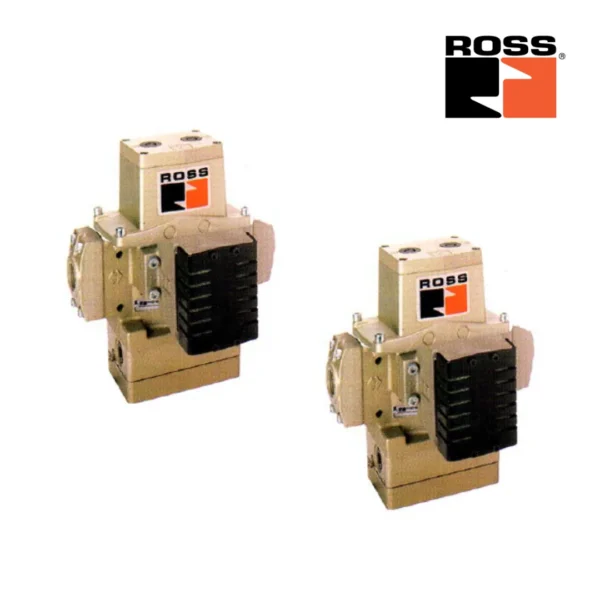

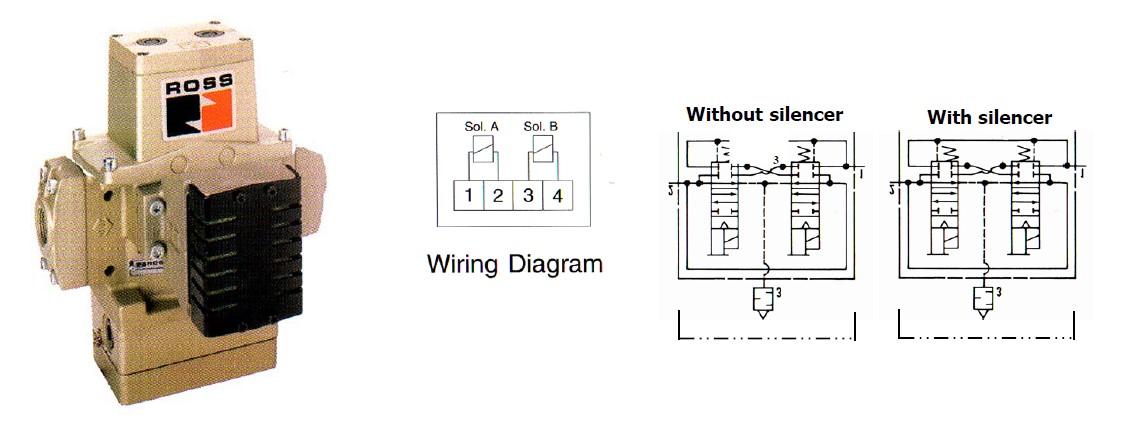

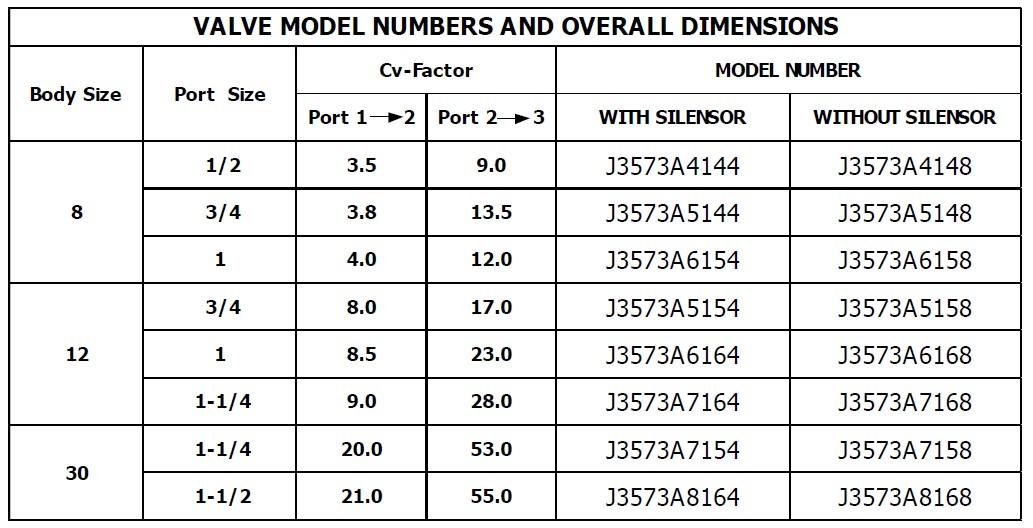

SERPAR Crossflow Double Valves Size 8,12 and 30

STANDARD SPECIFICATIONS

• Pilot Solenoids : Two, rated for continuous duty.
• Standard voltages: 100,110 volts 50 Hz;100,120 volts 60Hz;24,110 volts DC. Other voltages available. Power Consumption: Each solenoid,87 VA inrush,30 VA holding on 50 or 60 Hz;14 watts on DC.

• Reset Solenoid: Rated for continuous duty. Voltages:
  24-48- or 100-120-volts AC or DC.

• Electrical Connections: Terminal strip.

• Ambient Temperature: 4 to 50 ° C (40 to 120 ° F).

• Media Temperature: 4 to 80 ° C (40 to 175 ° F). Flow Media: Filtered air.

• Pressure Range: 2 to 8.5 bar (30 to 125 psig). Ports: NPT threads. For other threads.

VALVE OPERATION

โซลินอยด์ทั้งสองจะต้องได้รับการกระตุ้น พร้อมกันเพื่อเปลี่ยนวาล์ว จำเป็นต้องรักษาสัญญาณไว้ วาล์วเปลี่ยน สปริงกลับ

อ้างอิง FLU-TECH.CO.TH, FACTOCOMPONENTS.CO.TH, ROSS

สำหรับข้อมูลเพิ่มเติม โปรดติดต่อเรา:
โทร: 086-369-5872  |  ไลน์: @flutech.co.th  | อีเมล: sales@flutech.co.th
